电力补偿稳压器

文章来源:user    时间:2019-08-26

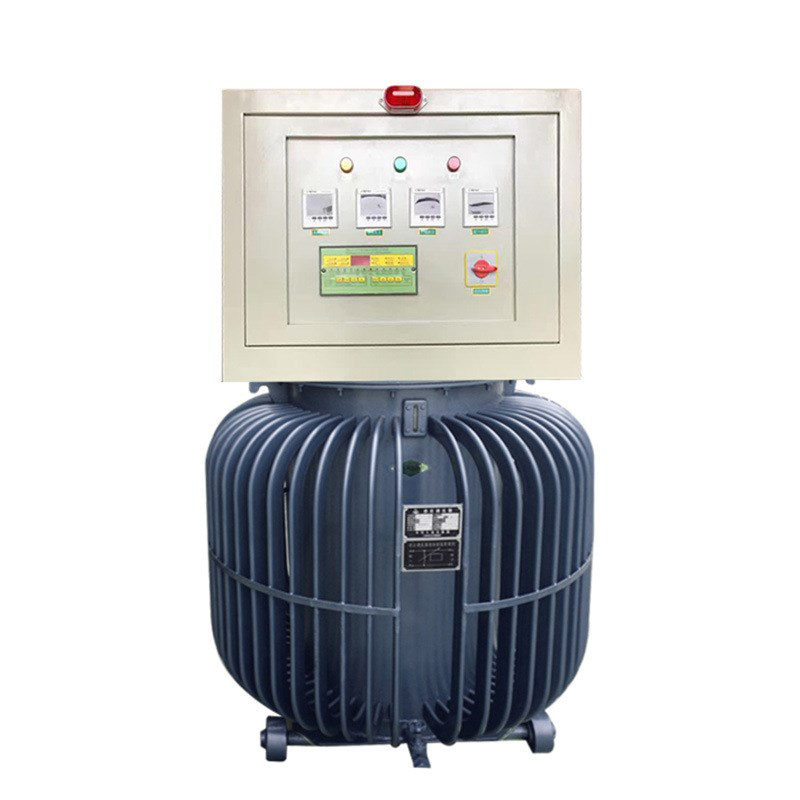

电力补偿稳压器

电力稳压器
   稳压器是一种能自动调整输出电压的供电电路或供电设备,是由接触式自耦变压器、伺服式电动机、自动控制电路等组成,当电网电压不稳定或负载变化时,自动采样稳压器控制电路发出信号驱动伺服电机,调整稳压器自耦调压器碳刷的位置,使稳压器输出电压调整到额定值并达到稳定状态。本系列稳压器为普通型,有市电直通功能,其作用是将波动较大和不合用电器设备要求的电源电压稳定在它的设定值范围内,使各种电路或电器设备能在额定工作电压下正常工作。电力稳压器可广泛应用于:工矿企业、油田、铁路、建筑工地、学校、医院、邮电、宾馆、科研等部门的电子计算机、精密机床、计算机断层扫描摄影(CT)、精密仪器、试验装置、电梯照明、进口设备及生产流水线等需要电源稳定电压的场所。也适应于电源电压过低或过高、波动幅度大的低压配电网末端的用户及负载变动大的用电设备,特别适用于一切对电网波形要求高的稳压用电场所。
稳压范围:额定输入相电压220V 线电压380V±20% (或依客户要求订制)
输出电压:220V、380V、440V(或依客户要求订制
输出精度:±0.5% ~ 3%可调
频 率 50~60HZ
调整时间 >15V/秒
环境温度 -5~+40℃
温 升 <60℃(满负荷条件下)
相对温度 <90%
波形失真 无附加波形失真
效 率 >95%

工作原理
稳压器由三相补偿变压器TB、三相调压变压器TUV电压检测单元、伺服电机控制与传动机构、接触器操作电路,保护电路等组成。
UA0=UAI+UAC
式中:UAI---稳压器A相输入电压;
    UA0---稳压器A相输出电压;
    UAC---稳压器A相补偿电压;
其原理是:当A相输入电压UAI增加ΔUAI时,补偿电压UAC也相应改变ΔUAC,且UAC=- UAI,使A相输出电压UA0保持不变,同理B相、C相也如此。
其稳压过程是:根据输出电压的变化,由电压检测单元采样,检测并输出信号控制伺服电机SM转动,经减速机构并由链条带动调压变压器TUV上的电刷组滑动(或滚动)来调节调压变压器的二次电压,以改变补偿电压的极性和大小,实现输出电压自动稳定在稳压整定精度允许的范围内,从而达到自动稳压的目的。

相数 型号规格 额定容量 输出最大电流(A) 外形尺寸mm(深×宽×高) 柜数
单相 DBW-10K 10kVA 45 500×650×1320 单柜
DBW-15K 15kVA 68 500×650×1320
DBW-20K 20kVA 90 500×650×1320
DBW-25K 25kVA 110 500×650×1320
DBW-30K 30kVA 135 500×650×1320
DBW-40K 40kVA 180 500×700×1500
DBW-50K 50kVA 225 620×800×1500
DBW-60K 60kVA 270 620×800×1500
DBW-80K 80kVA 360 680×920×1620
DBW-100K 100kVA 455 680×920×1620
DBW-120K 120kVA 545 680×920×1620
DBW-150K 150kVA 680 680×920×1750
DBW-180K 180kVA 815 680×920×1750
DBW-200K 200kVA 900 680×920×1750
三相 SBW-20K 20kVA 30 600×720×1240
SBW-30K 30kVA 45 600×720×1240
SBW-50K 50kVA 75 600×720×1240
SBW-60K 60kVA 90 600×720×1240
SBW-80K 80kVA 120 650×820×1340
SBW-100K 100kVA 150 650×820×1340
SBW-120K 120kVA 180 650×820×1340
SBW-150K 150kVA 225 900×770×1600
SBW-180K 180kVA 270 900×770×1600
SBW-200K 200kVA 300 900×770×1600
SBW-225K 225kVA 340 1000×820×1690
SBW-250K 250kVA 375 1000×820×1690
SBW-300K 300kVA 455 900×1100×1860
SBW-320K 320kVA 485 900×1100×1860
SBW-350K 350kVA 530 900×1100×1860
SBW-400K 400kVA 603 900×1100×1860
SBW-450K 450kVA 680 900×1100×1860
SBW-500K 500kVA 755 900×900×1860 双柜
SBW-600K 600kVA 902 900×900×1860
SBW-800K 800kVA 1210 1000×800×1860 三柜
